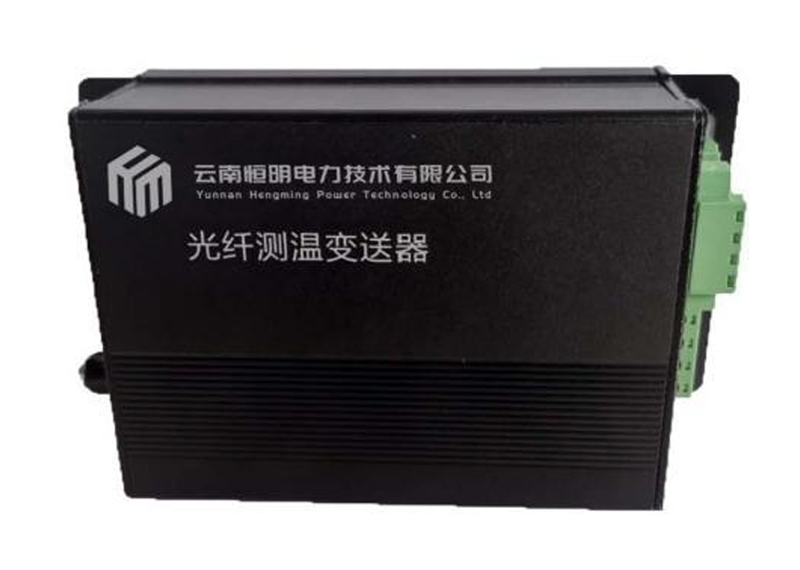

HM-X-0FTM100型荧光式光纤测温变送器为壁挂式/导轨式安装。该产品在高电压、强电磁干扰等特殊环境下测温有着独特的技术优势。其中变送器使用的荧光式光纤温度传感器的 温度热点与测量信号接收部分没有使用电气连接，能长期高精度和高稳定度工作，这大大提 高了其应用范围。与此同时，光纤测温变送器有效地解除高压断路器或电缆头处于过高温环 境下使用而缩短寿命，甚至烧毁断路器或电缆，不利于开关柜的安全运行等隐患。变送器的 精度及灵敏度高且耐高压防腐蚀、可远程监测、寿命长，体积小、使得仪表维护简易方便， 运输安全。其内部模块化集成设计，美观合理。

功能特点

◆光纤末端探头贴在被测体表面，测量温度

◆测温光纤对电磁场干扰免疫

◆对高压绝缘、防燃防爆

◆单点测温、数字信号输出

◆光纤探头最小可达 600um

◆变送器小巧、安装简便

光纤传感器结构：光纤传感器分为三部分：①光纤接头②光纤③光纤探头

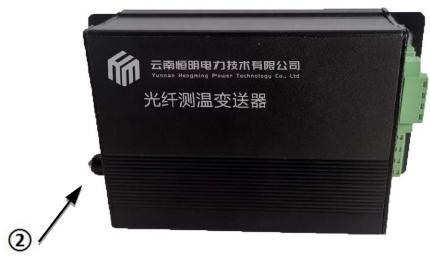

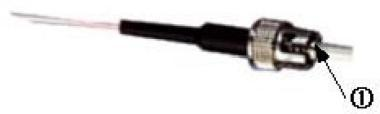

光纤接头连接：将 ST插头上的定位销(图中①)对准 ST插座上的定位槽(图中②),向前推入，逆时针旋转即可。

注意事项：

1)系统工作前，应检查光纤 ST 接头是否接好；注意各通道标识相互对应。

2)避免拉紧、挤压或扭曲光纤，光纤的弯曲半径应大于40mm。

3)光纤连接头表面应保持清洁。

4)光纤测温探头接触到被测物体表面，测温稳定可能存在一定延迟，属于正常现象
