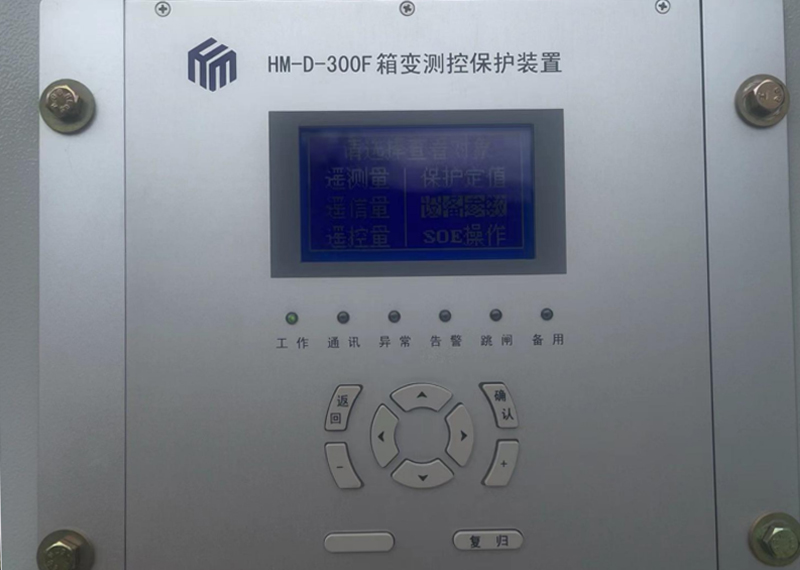

HM-D-300F箱变测控保护装置完美地解决了风电场及光伏电站箱式变电站的监视、保护及控制问题，特别适用于箱变内所有信息的远程管理和自动化监控，并能通过远方调度来实现对箱式变电站的“遥测、遥信、遥控、遥调及遥视”等五遥功能，满足了风电场及光伏电站“少人值守”的运行管理方式。

额定数据 :

交、直流 220V（±20%，AC176V~AC264V；频率 47Hz-63Hz）

额定采集电压：800V、690V、315V、

270V 或其他电压等级 (订货注明)

额 定 采 集 电 流 ：5A 或 1A (订货注明)

额定频率：50Hz

使用环境

环境温度：工作： -40℃～+70℃。储存：

-40℃～+85℃，

相对湿度：最湿月的月平均最大相对湿度为

90％，同时该月的月平均最低温度为 25℃且

表面不凝露。最高温度为+40℃时，平均最

大湿度不超过 50％。

大气压力：80kPa～110kPa（相对海拔高度

4.5km 以下）。

功能配置

电气量保护功能：可实现三段式电流保护、零序电流保护、低电压保护、过电压保护、TV 断线检测告警等。并可实现对大容量变压器的电流差动保护。

非电量保护功能：变压器油位低报警、变压器油温高报警、变压器油温超高温跳闸、轻瓦斯报警、重瓦斯跳闸、压力释放阀动作、电压断线检测、直流（温度）一段、直流（温度）二段等。

遥测：装置可实现对二（三）个功率点的全电量采集，每个功率点的电气量包括：三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度等交流工频电量的测量计算。

遥控：标配 4 路 DO，根据需要可扩展 8路，充分满足现场对遥控功能的需求。

通讯功能：四种通讯方式：现场总线通讯方式、以太网通讯方式、风电自愈光纤环形以太网通讯、方式风电自愈光纤环形以太网通讯方式。

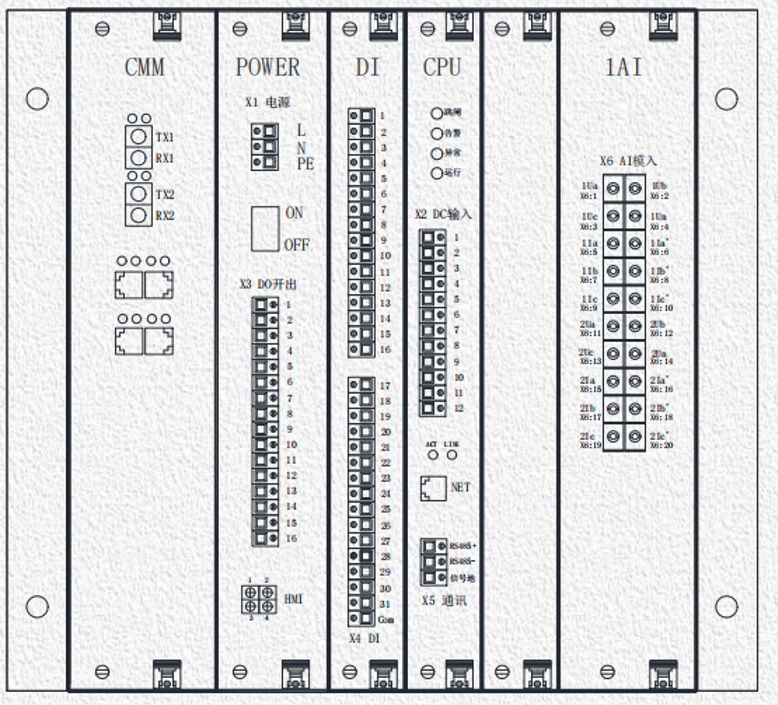

装置本体端子定义

注：本图适用于大多数风电及光伏电站的箱式变电站使用，适应性强，扩展灵活，若用户有特殊需求，请与我公司技术人员联系，我们将根据您的需求为您提供个性化的配置方案。

装置本体端子定义

注：

1、 本图适用于光伏电站箱变测控装置带通讯管理机的模式。通过装置上的通讯管理功能，可以将光伏电站中每个发电单元内的智能设备的信息进行规约转换及上传。

2、 通过本装置上的 CMM 板可将光伏现场的视频信号（标清网络摄像头）传输至中控室视频监控系统。

3、 使用此装置时 CM 板上的 ETH1 口必须与 CMM 板上的 ETH 口用小跳线短接方可实现通讯管理机信息远传。

4、 本装置具有无线通讯功能（WIFI、ZIGBEE 模式可选），此功能为非标配，需在订货时额外说明
